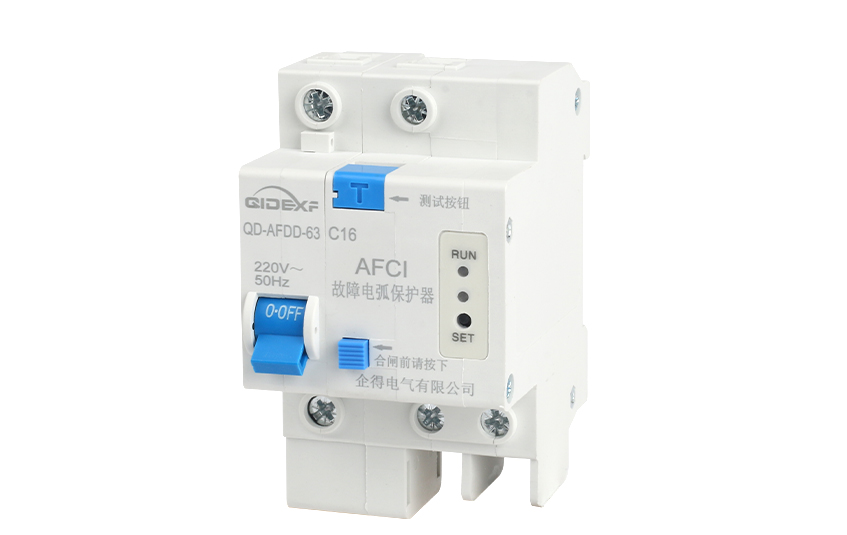

电弧故障保护器的结构是怎么样的呢？

开关电源电路：电弧故障保护器为孤立常见问题检测设备(AFDD)中的相关电子部件提供配电系统。

信号调理模块(基于变流器对主控电路中的电气总数据信号进行信号调理模块，信号调理模块对该数据信号进行放大，并基于电子整流器、滤波器发送给单片机进行处理

电弧故障保护器模块：在AFCI常见故障电弧断路器中，断路器模块电磁感应结构的一部分采用了新型绿色环保，至少降低了电源总开关电磁感应系统的变压器线圈损耗和短路故障的常见故障损耗，大大节约了电能。 缓存文件机械设备减少了电磁感应系统的机械能破坏性，提高了电源总开关的吸附特性，提高了使用寿命。 断路器模块的操作过程机构可以接受从主板芯片MCU检测到的常见问题数据信号，通过控制点的接触来断开磁体线圈的控制电路，通过电磁感应机构来断开主电路。 常见问题解决后，打开操作流程的功能键进行修正。

通信接口模块：根据该模块，及时向智能终端计算机发送电气总流量、工作标准电压、电气总流量部位、孤立数据信号等数据信息下图为引起连接孤立时，MCU向上位机软件发送数据信息的电气总流量数据信息。

电弧故障保护器数据处理方法模式模块在自主开发的专用AFDD常见故障弧断路器上位机软件开发软件服务平台上进行数据信息数据分析和状态参数获取。
